Szlabany parkingowe – automatyczne zapory drogowe nowej generacji

Czym jest szlaban parkingowy?

Szlaban parkingowy to automatyczna zapora drogowa, której ramię ogranicza albo kontroluje przejazd pojazdów. Najczęściej pracuje na wjazdach i wyjazdach z parkingów, osiedli, obiektów biurowych, hoteli, zakładów przemysłowych, magazynów, szpitali, obiektów publicznych oraz posesji prywatnych.

Zapewniamy kompleksowe doradztwo techniczne dla projektantów, wykonawców, zarządców oraz inwestorów indywidualnych.

Kluczowa zasada: dobiera się nie sam szlaban, lecz cały system kontroli przejazdu, uwzględniający geometrię wjazdu, natężenie ruchu, bezpieczeństwo, identyfikację użytkowników i serwis.

Sam napęd nie rozwiązuje problemu dostępu. W kompletnej instalacji szlaban współpracuje zwykle z innymi komponentami:

centralą sterującą i odbiornikiem radiowym,
ramieniem o odpowiedniej długości i wyposażeniu,
fotokomórkami bezpieczeństwa,
pętlami indukcyjnymi lub detekcją pojazdu,
czytnikiem kart, pilotów, kodów QR, tablic rejestracyjnych albo systemem biletowym,
sygnalizacją świetlną i ostrzegawczą,
podporą stałą albo ruchomą,
odbiornikiem końcowym lub zamkiem elektromagnetycznym,
systemem awaryjnego odblokowania i opcjonalnym zasilaniem rezerwowym,
oprogramowaniem parkingowym, systemem kontroli dostępu albo BMS.

W praktyce szlaban jest elementem wykonawczym. Decyzja, kto, kiedy, z którego kierunku i na jakich zasadach może przejechać, zapada w systemie sterowania i identyfikacji.

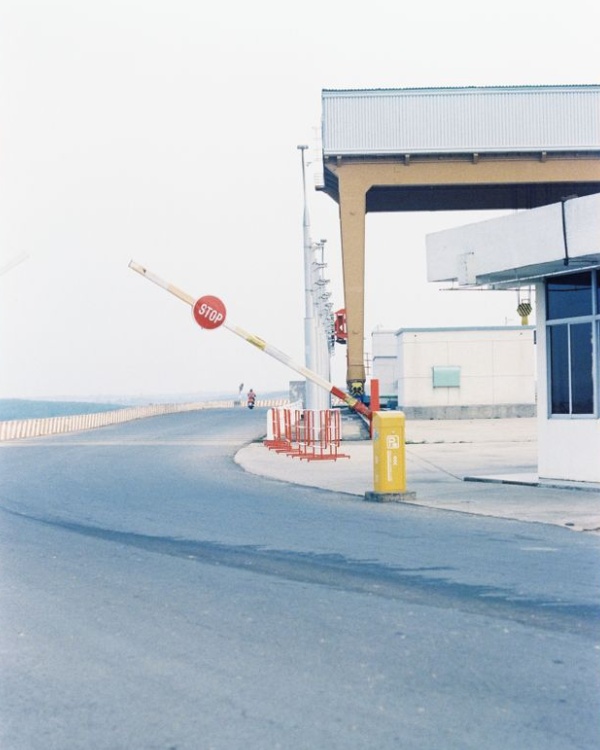

Nowoczesne automatyczne szlabany parkingowe

Gdzie stosuje się szlabany?

Kryteria doboru do określonego celu

Szlaban nie zastępuje bramy, ogrodzenia ani zabezpieczeń antynajazdowych. Jego podstawową rolą jest kontrola uprawnionego ruchu, a nie powstrzymanie celowego sforsowania wjazdu pojazdem.

Typ obiektu	Typowy cel	Kryteria doboru
Osiedle mieszkaniowe	Ograniczenie wjazdu osobom postronnym, obsługa mieszkańców i gości	Niska awaryjność, piloty/aplikacja, funkcja osiedlowa, bezpieczeństwo pieszych, estetyka
Biurowiec	Kontrola pracowników, najemców i gości	Integracja z kartami RFID, ANPR/LPR, szybki przejazd, raportowanie
Hotel	Kontrola gości, możliwość naliczania opłat i obsługi recepcji	Integracja z PMS lub systemem parkingowym, QR, interkom, estetyka
Parking płatny	Pobór opłat i wysoka przepustowość	Szybkość otwierania, niezawodność, pętle, bilety/ANPR, praca ciągła
Magazyn lub zakład przemysłowy	Kontrola ruchu dostaw, pracowników i kontrahentów	Długie ramię, odporność, semafory, interkom, integracja z ochroną i WMS
Szpital lub obiekt publiczny	Sterowanie ruchem i priorytetami	Dostęp uprzywilejowany, czytelna sygnalizacja, bezpieczeństwo, dostępność 24/7
Parking prywatny	Ograniczenie wjazdu - ale wygodne	Prostota obsługi, pilot, klawiatura, wideodomofon, właściwe zabezpieczenia
Strefa dostaw	Kontrola samochodów ciężarowych i dostawczych	Wysoka widoczność ramienia, światła, sygnalizacja, logika kierunkowa i duże gabaryty przejazdu

Szlabany firm CAME, ROGER i NICE

Poniższe porównanie ma charakter doradczy. Parametry trzeba zawsze potwierdzić w aktualnej karcie technicznej konkretnego modelu i w konfiguracji obejmującej ramię oraz osprzęt.

Producent	Seria lub model	Zastosowanie	Mocne strony
CAME	GARD LS4, LS6, GT4, GT8, PX, GARD 12	Od osiedli i parkingów prywatnych po intensywne parkingi i szerokie wjazdy przemysłowe	Bardzo szeroki zakres przejazdów, modele o wysokim MCBF, szybki GARD PX, bogaty ekosystem akcesoriów
ROGER	WAY/004, WAY/005, BIONIK 4HP, BIONIK 6	Osiedla, parkingi komercyjne i przemysłowe, instalacje wymagające technologii brushless	Napędy cyfrowe Brushless, enkodery, intensywna praca, precyzyjne sterowanie
NICE	S-Bar, M-Bar, L-Bar, Wide S/M/L, zależnie od rynku i aktualnej oferty	Parkingi, osiedla, obiekty publiczne, strefy przemysłowe i wjazdy komercyjne	Modularność ramion, rozbudowane akcesoria, rozwiązania dla szerokiego zakresu długości ramion, integracje systemowe

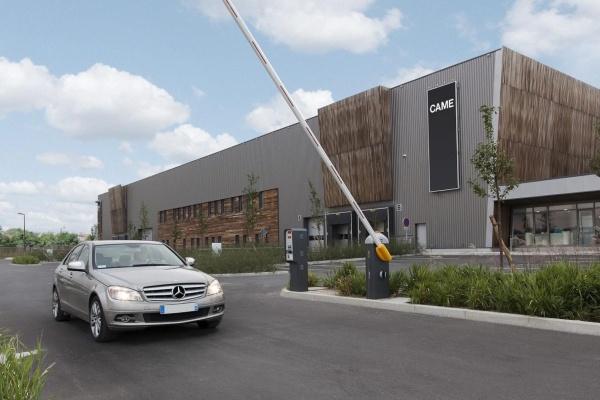

Szlabany Came

Szlabany CAME to rozwiązania do wjazdów osiedlowych, parkingów firmowych, obiektów komercyjnych i szerokich przejazdów przemysłowych. Szeroka seria GARD pozwala dobrać model do długości ramienia, intensywności ruchu oraz wymaganej szybkości otwierania.

Sprawdzają się zarówno w standardowych instalacjach, jak i przy parkingach o dużej rotacji pojazdów, gdzie liczą się niezawodność, dostępność akcesoriów i możliwość stworzenia kompletnego systemu kontroli przejazdu.

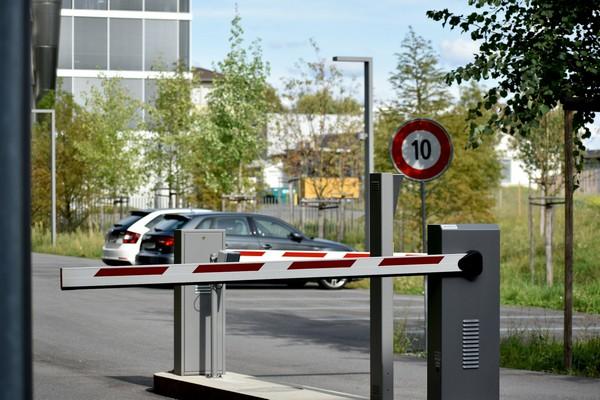

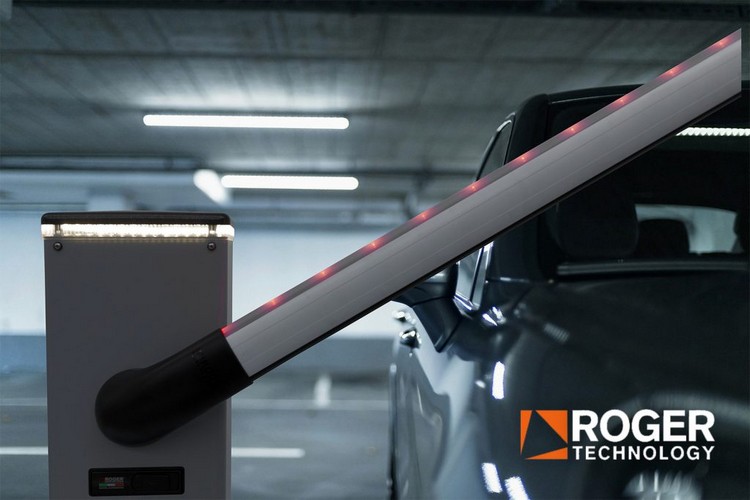

Szlabany Roger

Szlabany Roger Technology są wybierane przede wszystkim do instalacji wymagających precyzyjnej, intensywnej i płynnej pracy. Modele z technologią Brushless wykorzystują cyfrowe sterowanie oraz enkodery, co ułatwia budowę zaawansowanej automatyki wjazdowej.

To dobry wybór dla wspólnot, biurowców, parkingów komercyjnych i obiektów przemysłowych, w których ważne są częste cykle pracy, wysoka kultura działania oraz rozbudowana kontrola ruchu.

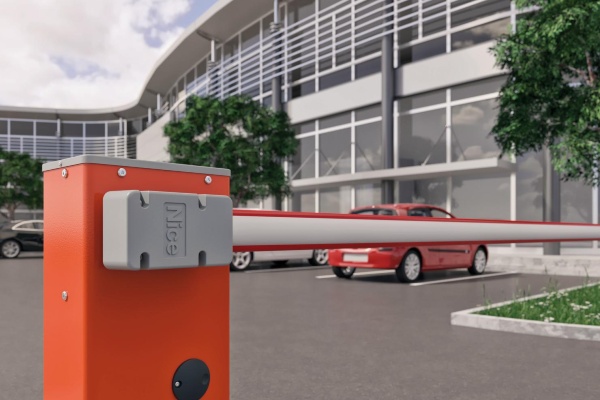

Szlabany Nice

Szlabany Nice łączą funkcjonalność automatyki parkingowej z możliwością dopasowania ramienia, obudowy i wyposażenia do charakteru obiektu. Są przeznaczone do parkingów, hoteli, osiedli, garaży, placówek publicznych oraz wjazdów komercyjnych.

Stanowią praktyczne rozwiązanie tam, gdzie istotna jest spójność z innymi urządzeniami automatyki Nice, estetyka instalacji oraz integracja z kontrolą dostępu, sygnalizacją i urządzeniami peryferyjnymi.

CAME — kiedy rekomendowany

CAME ma bardzo rozbudowaną gamę szlabanów GARD. Warto ją rozpatrywać, gdy projekt obejmuje różne klasy przejazdów — od standardowego osiedla po szybki parking o bardzo dużej rotacji lub szeroki wjazd przemysłowy.

CAME GARD PX wyróżnia się szczególnie tam, gdzie realnym problemem są kolejki. Jego parametry i zdolność do pracy ciągłej do 10 mln cykli nie oznacza jednak, że należy go stosować w każdym wjeździe — przy takiej dynamice system bezpieczeństwa i detekcji pojazdów musi być zaprojektowany wyjątkowo starannie.

Najważniejsze modele z serii:

Model / seria	Przejazd max.	Intensywność / MCBF	Kiedy rozważyć
GARD LS4	3,8 m	300 cykli/h; 1,5 mln MCBF	Osiedla, małe i średnie parkingi, wjazdy o umiarkowanym lub podwyższonym ruchu
GARD LS6	6,5 m	1,5 mln MCBF; 4–6 s	Szersze przejazdy przy firmach, magazynach i parkingach
GARD GT4	5 m	350 cykli/h; 3 mln MCBF	Intensywny parking biurowy, hotelowy, komercyjny, firmowy
GARD GT8	7,8 m	160 cykli/h; 3 mln MCBF	Szerokie przejazdy przemysłowe, tereny logistyczne, obiekty usługowe
GARD PX	3,8 m	Praca ciągła; 10 mln MCBF; 1–2 s	Parking płatny, obiekt o wysokiej rotacji pojazdów, szybki przejazd
GARD 12	12 m	600 tys. MCBF; ok. 10 s	Bardzo szerokie przejazdy przemysłowe i drogi wewnętrzne

ROGER Technology — kiedy rekomendowany

Roger Technology jest silnie kojarzony z cyfrową technologią Brushless. To dobra pozycja do rozmów z inwestorami, którzy szukają intensywnej pracy, precyzji ruchu, zaawansowanej elektroniki i wysokiej kultury działania.

Producent wskazuje dwie główne serie automatycznych szlabanów: WAY 004–005 oraz BIONIK 4HP–BIONIK 6; są one kierowane do parkingów mieszkalnych, wspólnotowych, komercyjnych i przemysłowych.

WAY/004 jest rozwiązaniem Brushless 24 V DC dla ramion 3–4 m. Według danych producenta ma nieodwracalny motoreduktor, cyfrowy enkoder magnetyczny SENSORED, stopień ochrony IP54, pracę ciągłą, dostępne zasilanie awaryjne oraz deklarację do 4500 cykli na dobę.

Serię BIONIK warto uwzględniać w projektach o większych wymaganiach. Przykładowo model BI/006 wykorzystuje silnik 36 V DC Brushless o mocy znamionowej 220 W.

Przewaga sprzedażowa Roger Technology pojawia się zwykle w takich argumentach:

priorytet dla technologii Brushless,
intensywna, częsta praca,
precyzja dzięki enkoderowi,
możliwość budowy systemu z naciskiem na sterowanie cyfrowe,
potrzeba niezawodności w obiektach wspólnotowych i komercyjnych.

NICE — kiedy rekomendowany

Nice oferuje systemy barier do kontroli dostępu drogowego w parkingach, garażach, centrach handlowych, hotelach, szpitalach oraz innych obiektach publicznych. W materiałach Nice można spotkać serie S-Bar, M-Bar i L-Bar, a także Wide System. Rozwiązania są przeznaczone do barier o różnych długościach ramion; katalogowo Nice wskazywał zakres dla ramion od 3 do 9 m, zależnie od modelu i konfiguracji.

W systemie M-Bar / L-Bar producent deklaruje m.in. regulowane czasy otwierania:

Model	Czas pracy	Otwieranie / zamykanie
M3BAR	500 cykli/h	1,5–4 s
M5BAR	350 cykli/h	3–6 s
M7BAR	200 cykli/h	6–10 s
L9BAR	150 cykli/h	8–10 s

Adnotacja: Dane dotyczą specyfikacji prezentowanej dla rynku północnoamerykańskiego, dlatego przy projekcie w Polsce należy dobrać odpowiednik dostępny w lokalnej ofercie i potwierdzić parametry z dystrybutorem.

Nice jest atrakcyjny zwłaszcza w projektach, gdzie liczą się:

spójność z inną automatyką Nice,
możliwość konfiguracji modułowego systemu,
wybór obudowy, estetyki i akcesoriów,
wjazdy wspólnotowe, hotelowe i komercyjne,
integracja z kontrolą dostępu oraz urządzeniami peryferyjnymi.

Budowa systemu szlabanowego

Szafa i napęd

W obudowie nowoczesnego szlabanu znajdują się zazwyczaj:

silnik elektromechaniczny,
przekładnia,
mechanizm równoważący ramię — sprężyny, czasem inne rozwiązania zależne od konstrukcji,
centrala sterująca,
elementy krańcowe i enkoder,
układ ręcznego wysprzęglenia,
miejsce na moduły komunikacyjne, odbiornik radiowy lub akumulator.

W rozwiązaniach premium coraz częściej spotyka się silniki bezszczotkowe brushless. Zwykle zapewniają one płynniejszą pracę, dużą intensywność użytkowania, precyzyjniejszą kontrolę ruchu i dobrą żywotność przy dużej liczbie cykli.

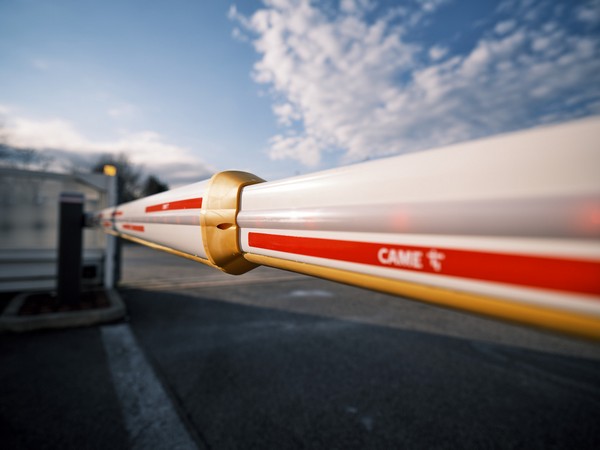

Ramię szlabanu

Ramię dobiera się nie tylko do szerokości światła przejazdu. Trzeba uwzględnić również:

kierunek montażu — lewy albo prawy,
typ i masę ramienia,
długość netto przejazdu,
elementy dodatkowe: listwa LED, gumowy profil ochronny, firanka, przegub łamany, podpory,
wpływ wiatru,
wysokość sufitu w garażu,
ryzyko kontaktu z pojazdami ciężarowymi,
wymagania wizualne obiektu.

Najczęściej stosowane są ramiona aluminiowe o przekroju prostokątnym albo owalnym. Mogą mieć naklejki odblaskowe, czerwono-białe oznakowanie, światła LED, gumową krawędź bezpieczeństwa oraz tzw. firankę dolną.

Centrala sterująca

Centrala realizuje logikę pracy urządzenia. Powinna obsłużyć co najmniej:

sygnał otwarcia,
automatyczne zamykanie,
wejścia bezpieczeństwa,
fotokomórki,
pętle indukcyjne,
stop awaryjny,
sterowanie światłami,
obsługę odbiornika radiowego,
sterowanie wjazdem i wyjazdem,
funkcję „otwórz tylko, gdy przejazd jest wolny”,
integrację z systemem nadrzędnym.

Dla parkingów o większym ruchu istotne są możliwości programowania czasów, kierunków, priorytetów, stref bezpieczeństwa i logiki antykolizyjnej.

Najważniejsze parametry doboru

Szerokość przejazdu

To pierwszy parametr, ale nie jedyny. W praktyce należy mierzyć światło przejazdu, czyli realną szerokość pomiędzy szafą szlabanu a punktem podparcia, odbiornikiem końcowym lub przeszkodą po przeciwnej stronie.

Nie należy dobierać ramienia „na styk”. Potrzebny jest zapas konstrukcyjny i montażowy, a przy długich ramionach także analiza ugięcia oraz pracy na wietrze.

Orientacyjnie:

3 - 4m — wjazdy osiedlowe, prywatne, wąskie parkingi,
4 - 6m — standardowe parkingi przy biurach, hotelach, zakładach i wspólnotach,
6 - 8m — szersze przejazdy przemysłowe i strefy dostaw,
8 - 12m — duże przejazdy przemysłowe, drogi wewnętrzne, obiekty o specyficznej geometrii.

CAME deklaruje ofertę szlabanów dla przejazdów od 2 do 12 metrów — od modeli kompaktowych po GARD 12 dla bardzo szerokich wjazdów.

Intensywność pracy

Intensywność określa, ile cykli urządzenie ma wykonać w danym czasie. Jeden cykl to zwykle pełne otwarcie i zamknięcie.

Inwestor powinien znać nie tylko liczbę użytkowników, lecz także:

liczbę pojazdów w godzinie szczytu,
liczbę wjazdów i wyjazdów na dobę,
długość kolejki przy bramce,
rodzaj ruchu — osobowy, dostawczy, mieszany,
działanie całodobowe,
sezonowość ruchu,
czy szlaban pracuje na jednym, czy na kilku pasach ruchu.

Przykład: parking z 200 abonentami może generować relatywnie mało cykli, jeśli większość korzysta z niego w różnych porach. Parking przy biurowcu z tymi samymi 200 użytkownikami może wytworzyć bardzo wysoki pik ruchu między 7:30 a 9:00. W takim przypadku liczy się szybkie otwieranie, prawidłowe wykrywanie pojazdów i odpowiednia logika przejazdu.

MCBF — średnia liczba cykli między awariami

MCBF (Mean Cycles Between Failures) jest jednym z ważniejszych wskaźników trwałości. Nie oznacza gwarantowanej liczby cykli bez serwisu, lecz statystyczną miarę niezawodności konstrukcji.

Przykłady z oferty CAME:

GARD LS4: przejazd do 3.8m do 300 cykli/h ⇒ MCBF 1.5 mln cykli.
GARD GT4: przejazd do 5m do 350 cykli/h ⇒ MCBF 3 mln cykli i czas pracy od 2 do 6 sekund
GARD GT8: przejazd do 7.8m do 160 cykli/h ⇒ MCBF 3 mln cykli i czas od 4 do 8 sekund
GARD PX: przejazd do 3.8m praca ciągła ⇒ MCBF 10 mln cykli i szybkość 1–2 sekund

Dla inwestora oznacza to, że urządzenie do parkingu płatnego lub intensywnego wjazdu firmowego należy dobierać według liczby cykli i wymaganej przepustowości, a nie wyłącznie długości ramienia.

Czas otwierania

Szybkie otwieranie skraca kolejki, ale nie może pogarszać bezpieczeństwa ani być dobierane bez analizy lokalizacji.

Czas pełnego ruchu ramienia zależy od:

długości i masy ramienia,
zastosowanych akcesoriów,
nastaw centrali,
warunków pracy,
mechaniki i rodzaju napędu,
konieczności zachowania odpowiednich parametrów bezpieczeństwa.

Nie zawsze „najszybszy szlaban” jest najlepszą decyzją. Przy wjeździe obok chodnika, przejścia dla pieszych, rampy lub recepcji ważniejsza bywa przewidywalność ruchu i kompletne zabezpieczenie strefy przejazdu.

Zasilanie i ciągłość działania

Najczęściej spotyka się zasilanie sieciowe 230 V AC oraz silnik niskonapięciowy 24 V DC albo 36 V DC. Warianty niskonapięciowe bywają korzystne dla intensywnej pracy i integracji z zasilaniem awaryjnym, ale decyzję należy podejmować według parametrów konkretnego produktu.

Trzeba ustalić, jak system ma zachowywać się po zaniku zasilania:

pozostaje zamknięty,
przechodzi w stan otwarty,
działa dalej z baterii awaryjnej,
umożliwia ręczne odblokowanie,
przesyła alarm do ochrony lub BMS.

W obiektach komercyjnych decyzja o pozycji awaryjnej nie może być przypadkowa. Należy uwzględnić ewakuację, dostęp służb, ochronę mienia, ruch dostaw oraz umowy z najemcami.

Bezpieczeństwo: obowiązkowy element projektu

Automatyczny szlaban pracuje w przestrzeni dostępnej dla ludzi. Z tego powodu nie wolno traktować go jak zwykłego urządzenia „otwórz-zamknij”.

Norma EN 12453:2017+A1:2021 dotyczy wymagań i metod badań bezpieczeństwa użytkowania bram, drzwi i barier z napędem, instalowanych w miejscach dostępnych dla osób, w obiektach przemysłowych, komercyjnych oraz mieszkalnych.

Podstawowe zagrożenia

Uderzenie ramieniem w samochód, motocykl, rowerzystę lub pieszego.
Przejście pieszego pod ramieniem.
Uszkodzenie przez pojazd ciężarowy lub dostawczy.
Zamknięcie ramienia na pojeździe znajdującym się w strefie przejazdu.
Zbyt wczesne zamknięcie za pojazdem.
Wjazd „na ogonie”, czyli przejazd drugiego pojazdu bez autoryzacji.
Kontakt z długim ramieniem przy silnym wietrze.
Brak możliwości przejazdu służb ratunkowych po zaniku zasilania.
Ryzyko wynikające z błędnego montażu, niewłaściwych ustawień lub braku przeglądów.

Kontrola dostępu i identyfikacja

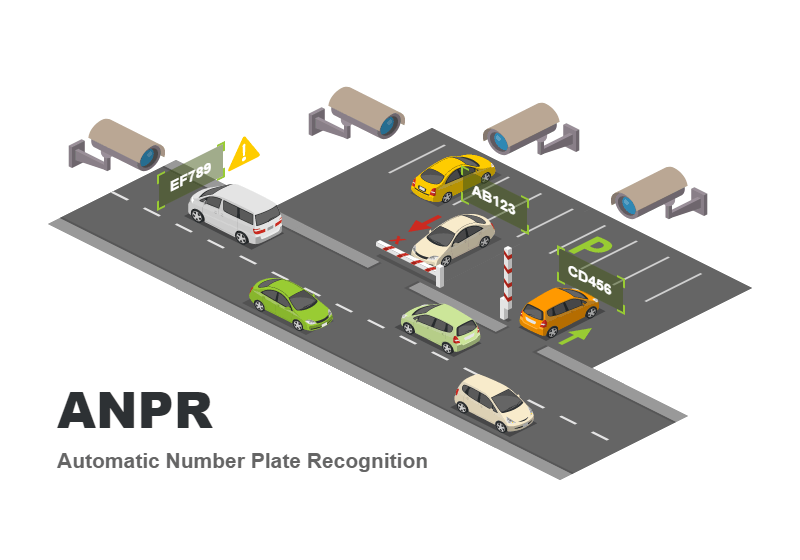

ANPR/LPR — rozpoznawanie tablic rejestracyjnych

ANPR (Automatic Number Plate Recognition) automatycznie rozpoznaje numer rejestracyjny i podejmuje decyzję o otwarciu.

Wdrożenie ANPR wymaga właściwego ustawienia kamery, oświetlenia, analizy kąta najazdu, jakości sieci oraz zaplanowania zgodności z RODO.

Zastosowania:

parkingi biurowe
hotele
parkingi abonamentowe
obiekty logistyczne
strefy dostaw
osiedla premium
parkingi płatne bez biletów

Korzyści:

brak konieczności używania pilota czy karty,
lepsza obsługa gości i stałych użytkowników,
automatyczna ewidencja wjazdów/wyjazdów,
możliwość rozliczania czasu postoju,
ograniczenie zjawiska przekazywania kart i pilotów.

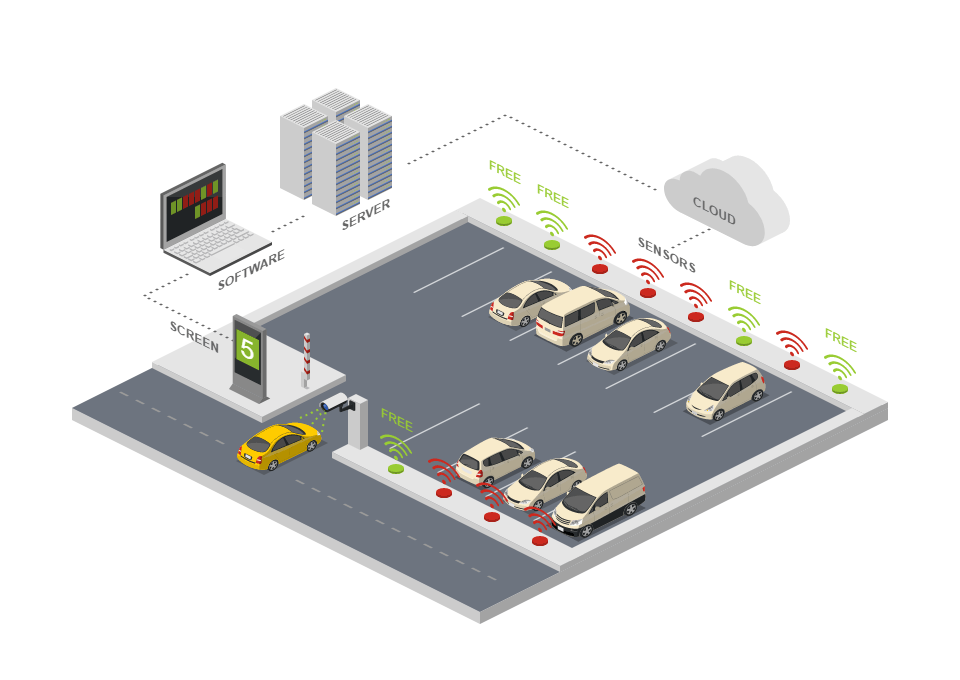

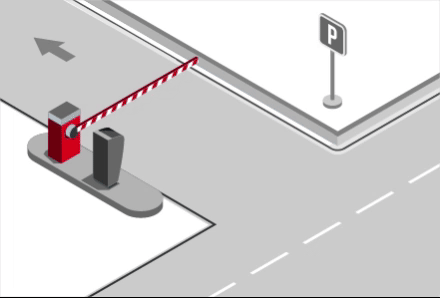

System biletowy i parking płatny

Dla parkingów płatnych system zwykle obejmuje:

terminal wjazdowy,
wydruk biletu lub identyfikację tablicy,
pętle indukcyjne,
terminal płatniczy,
kasę automatyczną albo płatność online,
terminal wyjazdowy,
szlabany wjazdowe i wyjazdowe,
system zarządzania,
monitoring i raportowanie.

W parkingach o dużej przepustowości coraz częściej stosuje się model bezbiletowy: numer tablicy jest identyfikatorem, a opłata jest weryfikowana przed wyjazdem.

Pilot radiowy

Najprostsza forma sterowania. Sprawdza się na prywatnych posesjach i małych wspólnotach, ale ma ograniczenia:

wymaga zarządzania pilotami,
zgubiony pilot trzeba usuwać z systemu,
duża liczba użytkowników może komplikować administrację,
nie zapewnia tak dobrego raportowania jak RFID lub ANPR.

Karty, breloki i RFID

Popularne w biurach, wspólnotach, hotelach i zakładach pracy. Zalety:

łatwe nadawanie i odbieranie uprawnień
możliwość powiązania z systemem KD
historia zdarzeń
możliwość definiowania harmonogramów
wygodna obsługa pracowników i najemców

Klawiatura kodowa

Dobra dla ograniczonej liczby użytkowników lub serwisantów, ale słabsza pod względem bezpieczeństwa, jeśli kod jest przekazywany wielu osobom. Warto stosować kody indywidualne albo czasowe.

QR i linki czasowe

Przydatne dla gości, hotelu, apartamentów na wynajem, serwisów i dostaw. Kod może działać jednorazowo, przez określony czas lub w zdefiniowanym oknie godzinowym.

Projektowanie przejazdu

Geometria ruchu

Dobry szlaban zamontowany w złym miejscu działa źle. Przed doborem należy ustalić:

szerokość wjazdu i wyjazdu,
promienie skrętu,
lokalizację krawężników i słupów,
miejsce dla samochodów oczekujących,
odległość od drogi publicznej,
obecność chodników i przejść pieszych,
kierunek ruchu,
rodzaj pojazdów,
skrajnię wysokościową,
odwodnienie,
fundamenty i uzbrojenie podziemne,
strefę pracy ramienia.

Nie należy instalować szlabanu tak blisko drogi publicznej, aby samochód oczekujący na otwarcie blokował ruch uliczny albo stwarzał zagrożenie.

Jeden czy dwa pasy?

Wjazd i wyjazd warto rozdzielać, gdy:

ruch jest większy,
obiekt ma godziny szczytu,
pojazdy dostawcze mieszają się z osobowymi,
wymagane jest szybkie opuszczenie parkingu,
parking jest płatny,
potrzebne jest rozliczanie kierunkowe.

Jedna wspólna bramka może być tańsza, ale często powoduje kolejki, konflikty kierunkowe oraz utrudnia bezpieczne stosowanie pętli i sygnalizacji.

Szlaban a piesi

Piesi nie powinni być prowadzeni przez ten sam tor ruchu co samochody. Projekt powinien przewidywać osobne przejście, furtkę, kontrolę dostępu dla pieszych oraz odpowiednie wygrodzenia.

Ramię szlabanu nie jest barierą pieszą. Osoba może przejść pod nim, obejść je albo znaleźć się w niebezpiecznej strefie podczas ruchu ramienia.

Fundament i montaż

Szlaban wymaga stabilnego fundamentu dostosowanego do modelu, długości ramienia, gruntu i obciążeń użytkowych. Fundament powinien być wykonany zgodnie z dokumentacją producenta oraz projektem lokalnym.

Przygotowanie do pracy

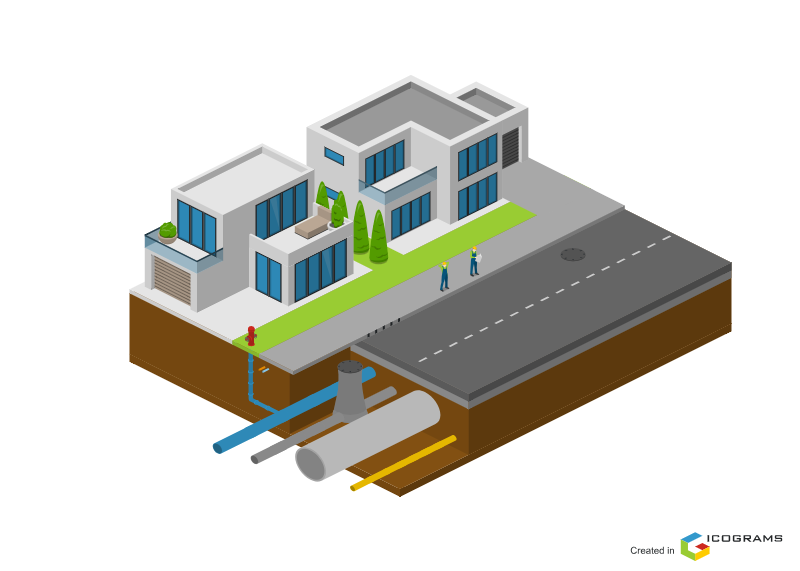

przebieg instalacji podziemnych,
możliwość doprowadzenia zasilania,
trasy przewodów do fotokomórek, pętli, czytników i kamer,
odwodnienie,
stabilność gruntu,
poziom terenu i spadki,
możliwość serwisowego dostępu do szafy,
miejsce montażu podpory i odbiornika końcowego.

Zasilanie i okablowanie

System warto projektować z zapasem przewodów i peszli. Zwykle wymagają ich:

zasilanie szlabanu,
fotokomórki,
lampa ostrzegawcza,
sygnalizatory czerwono-zielone,
pętle indukcyjne,
czytniki kart i klawiatury,
interkom lub wideodomofon,
kamera ANPR,
ethernet/światłowód albo transmisja do systemu nadrzędnego,
przyciski wyjścia i stop awaryjny.

Niedoszacowanie infrastruktury kablowej jest kosztowne później. Warto przygotować dodatkowe peszle do przyszłych modułów, kamer, czytników lub drugiego pasa ruchu.

Ustawienie i wyważenie

Po montażu konieczne są:

mechaniczne sprawdzenie szafy i ramienia,
właściwy dobór i regulacja sprężyn,
ustawienie pozycji otwartej i zamkniętej,
konfiguracja centrali,
test fotokomórek,
test pętli indukcyjnych,
test działania po zaniku zasilania,
regulacja czasów automatycznego zamykania,
test wszystkich metod otwarcia,
test przejazdu samochodów różnych typów,
odbiór i przekazanie dokumentacji użytkownikowi.

Źle wyważone ramię obciąża napęd, pogarsza niezawodność i może powodować nieprawidłową pracę nawet w systemie wysokiej klasy.

Akcesoria do szlabanów

Podpora stała i ruchoma

Podpora stabilizuje długie ramię w pozycji zamkniętej i ogranicza jego ugięcie. Przy dłuższych przejazdach jest często elementem koniecznym.

Podpora stała — prostsza, pozostaje w jednym miejscu.
Podpora ruchoma/wahliwa — podnosi się wraz z ramieniem; pomaga tam, gdzie stały element byłby przeszkodą.

Wybór zależy od długości ramienia, ruchu, warunków zimowych, prześwitu oraz ryzyka uszkodzeń.

Odbiornik końcowy i elektromagnes

Przy dłuższych ramionach można stosować odbiornik, w którym ramię jest blokowane w pozycji zamkniętej. Zwiększa to stabilność i może ograniczyć ruch końca ramienia pod wpływem wiatru.

Firanka dolna

Firanka zwiększa widoczność i fizycznie ogranicza możliwość przejścia lub przejazdu pod ramieniem. Trzeba pamiętać, że zwiększa powierzchnię oddziaływania wiatru oraz masę układu, dlatego wpływa na dobór napędu i sprężyn.

Listwa LED i oświetlenie ramienia

Warto stosować na:

parkingach podziemnych,
obiektach działających nocą,
strefach dostaw,
przejazdach o podwyższonym ryzyku,
długich ramionach,
parkingach z ruchem pieszym.

CAME dla GARD LS4 wskazuje możliwość integracji listwy LED RG oraz gumowy profil ochronny w standardzie.

Sygnalizacja świetlna

Czerwono-zielone sygnalizatory są szczególnie wskazane tam, gdzie kierowca musi otrzymać jednoznaczny komunikat:

czy wjazd jest możliwy,
czy należy czekać,
czy przejazd jest zajęty,
czy szlaban jest w trakcie zamykania,
czy ruch odbywa się wahadłowo.

Interkom i wideodomofon

Przydają się dla gości, kurierów, kierowców dostawczych, serwisu i służb. W projektach premium warto zintegrować je z recepcją, ochroną albo aplikacją mobilną.

Przepustowość parkingu

Przepustowość nie zależy tylko od czasu podnoszenia ramienia. Istotne są też:

czas identyfikacji użytkownika,
reakcja systemu na tablicę rejestracyjną,
szybkość wydawania biletu,
odległość samochodu od terminala,
czas płatności,
sposób działania pętli,
zachowanie kierowców,
obecność drugiego auta w strefie,
logika zamykania,
układ pasa ruchu.

Dla parkingów intensywnych należy projektować cały „łańcuch przejazdu” — od momentu podjazdu pojazdu do zwolnienia strefy za szlabanem.

Przykładowo szlaban otwierający się w 2 sekundy nie zapewni szybkiego przejazdu, jeśli:

kamera ANPR zbyt późno odczytuje tablicę,
terminal biletowy jest źle ustawiony,
pętla nie wykrywa auta,
kierowca musi cofać się do czytnika,
ramię zbyt szybko opada i wymusza zatrzymanie kolejnego pojazdu.

Najczęstsze błędy inwestorów

Dobór wyłącznie według długości ramienia - szlaban o właściwym zasięgu może być za wolny lub zbyt mało trwały dla danego ruchu. Dobór musi uwzględniać liczbę cykli, czas otwarcia, masę ramienia i warunki środowiskowe.
Brak pętli indukcyjnej - wiele instalacji ma tylko fotokomórki. To ogranicza bezpieczeństwo i funkcjonalność, zwłaszcza przy automatycznym zamykaniu oraz dużym ruchu.
Zbyt mało miejsca na kolejkę - jeżeli samochód czekający na otwarcie stoi na drodze publicznej, problemem staje się nie szlaban, lecz błędnie zaprojektowany układ komunikacyjny.
Pominięcie ruchu pieszych - szlaban nie jest bezpiecznym przejściem dla pieszych. Konieczne są wydzielone ciągi piesze i odpowiednie zabezpieczenie strefy ruchu.
Oszczędzanie na widoczności - brak LED, słabe oznakowanie, brak lampy ostrzegawczej czy nieczytelne ramię zwiększają ryzyko kolizji, zwłaszcza wieczorem i zimą.
Brak procedury awaryjnej - inwestor powinien wiedzieć:
- kto ma klucz do odblokowania,
- co dzieje się przy braku zasilania,
- jak przejadą służby,
- czy ochrona otrzyma alarm,
- jak uruchomić tryb awaryjny,
- kto serwisuje urządzenie.
Brak przeglądów - szlaban intensywnie pracujący bez regularnego serwisu może przestać działać w najgorszym możliwym momencie: rano na osiedlu, podczas dostaw lub przy wyjeździe z parkingu płatnego.

Serwis i konserwacja

Częstotliwość serwisu należy ustalić według intensywności pracy, środowiska, zaleceń producenta i warunków gwarancji. Dla urządzeń o dużym obciążeniu przeglądy powinny być wyraźnie częstsze niż dla rzadko używanego szlabanu przy posesji prywatnej.

Zakres przeglądu powinien obejmować:

stan obudowy i fundamentu,
stabilność mocowań,
ramię i jego oznakowanie,
wyważenie sprężyn,
pracę motoreduktora,
funkcję ręcznego odblokowania,
stan przewodów i dławików,
centralę sterującą,
fotokomórki,
pętle indukcyjne,
lampy i LED,
sygnalizatory,
odbiorniki i czytniki,
test automatycznego zamykania,
test funkcji bezpieczeństwa,
sprawdzenie logiki przejazdu,
aktualność dokumentacji serwisowej.

W obiektach komercyjnych zalecane jest rejestrowanie liczby cykli, usterek i interwencji. Pozwala to planować wymianę elementów zanim dojdzie do awarii powodującej przestój parkingu.

Dokumentacja dla inwestora

Po montażu inwestor powinien otrzymać kompletny pakiet dokumentów:

kartę techniczną szlabanu,
instrukcję użytkowania i konserwacji,
instrukcję awaryjnego odblokowania,
schemat elektryczny,
schemat pętli i urządzeń bezpieczeństwa,
deklaracje zgodności i dokumentację producenta,
protokół uruchomienia,
protokół testu urządzeń bezpieczeństwa,
wykaz identyfikatorów i administratorów systemu,
harmonogram konserwacji,
dane kontaktowe serwisu,
dokumentację powykonawczą.

Norma EN 13241 odnosi się do wymagań dotyczących właściwości użytkowych bram, drzwi i barier, w tym kwestii oznakowania CE i deklaracji producenta dla wyrobów objętych jej zakresem. W przypadku kompletnego systemu automatyki odpowiedzialność za właściwe zestawienie, montaż, konfigurację i ocenę bezpieczeństwa nie może być traktowana jako formalność.

Pytania kwalifikacyjne dla klienta

Przygotowanie odpowiedzi na poniższy zestaw pytań pozwali nam sporządzić możliwe najbardziej dopasowaną i korzystną ofertę:

Jaka jest realna szerokość światła przejazdu?
Czy jest to wjazd, wyjazd czy przejazd dwukierunkowy?
Ile pojazdów przejeżdża w godzinie szczytu i na dobę?
Jakie pojazdy korzystają z przejazdu: osobowe, dostawcze, ciężarowe, autobusy?
Czy w strefie występuje ruch pieszy albo rowerowy?
Czy przejazd ma działać całodobowo?
Czy potrzebna jest obsługa gości, kurierów i dostaw?
Jaka metoda identyfikacji jest preferowana: pilot, RFID, kod, QR, ANPR, bilet?
Czy parking ma być płatny?
Czy istnieje system kontroli dostępu, monitoring, BMS lub recepcja?
Czy wymagane są raporty wjazdów i wyjazdów?
Co ma się wydarzyć po zaniku zasilania?
Czy wymagane jest otwarcie dla straży pożarnej, pogotowia lub ochrony?
Czy na miejscu jest zasilanie, kanalizacja kablowa i miejsce na fundament?
Czy potrzebne są szlabany wjazdowe i wyjazdowe w jednej logice systemowej?
Czy teren jest narażony na wiatr, śnieg, zalewanie lub uderzenia pojazdów?
Kto będzie administratorem systemu i kto odpowie za serwis?
Czy istnieją wymagania architektoniczne dotyczące koloru, obudowy lub estetyki?
Czy potrzebna będzie przyszła rozbudowa o drugi pas, kamerę ANPR lub system płatności?
Jaki jest wymagany czas reakcji serwisu?

Najważniejsze rekomendacje

Dobieraj szlaban według szerokości przejazdu, cykli, szczytowego natężenia ruchu i bezpieczeństwa, nie według samej ceny.
Projektuj kompletny system: szlaban + detekcja + zabezpieczenia + identyfikacja + logika sterowania.
Stosuj pętle indukcyjne jako podstawowy element automatyki przejazdu i zabezpieczenia pojazdu.
W parkingach o dużej rotacji priorytetem są szybkość, MCBF, odporność na intensywną pracę i serwis.
W instalacjach osiedlowych i hotelowych równie ważne jak napęd są wygodne uprawnienia użytkowników i obsługa gości.
W obiektach przemysłowych kluczowe są geometria przejazdu, ruch ciężarowy, widoczność, sygnalizacja oraz niezawodność.
Nie zakładaj, że szlaban sam zapewnia bezpieczeństwo — wymagane są właściwie dobrane urządzenia ochronne, konfiguracja i odbiór.
Planuj przewody, peszle, pętle i miejsce montażowe z zapasem pod przyszłą rozbudowę.
Wybieraj partnera serwisowego przed zakupem urządzenia, a nie dopiero po pierwszej awarii.
Dla projektów wymagających szczególnej szybkości i bardzo dużej liczby cykli rozważ rozwiązania klasy CAME GARD PX; dla intensywnych parkingów 4–5 m — CAME GT4 lub systemy Brushless Roger; dla szerokich przejazdów — CAME GT8/GARD 12 albo odpowiednio dobrany Roger/Nice.
