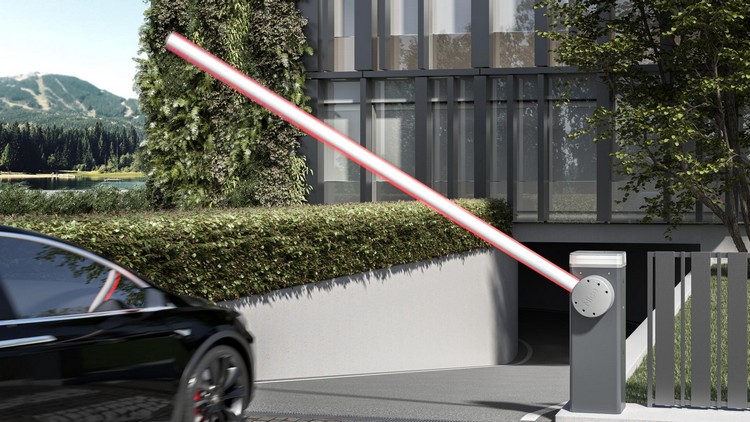

Szlabany parkingowe NICE służą do kontroli wjazdu na osiedla, parkingi biurowe, tereny
firmowe i obiekty komercyjne. Ograniczają dostęp nieuprawnionych pojazdów i pozwalają
uporządkować korzystanie z miejsc postojowych. Oferta obejmuje urządzenia z ramionami o
nominalnej długości od 3 do 9 m oraz możliwość zastosowania dwóch przeciwległych szlabanów
pracujących synchronicznie.
Kompletny system powstaje przez dobranie:
Jednostki szlabanowej.
Odpowiedniego ramienia.
Akcesoriów mechanicznych, zabezpieczeń i urządzeń sterujących.
W Koralewscy oferujemy sprzedaż, montaż, konfigurację i regulację szlabanów NICE.
Dobieramy urządzenie do szerokości przejazdu, natężenia ruchu, sposobu identyfikacji
użytkowników i wymaganego wyposażenia. Dzięki temu inwestor otrzymuje system kontroli
wjazdu dopasowany do obiektu, a nie tylko napęd z ramieniem.
Dobór rozpoczynamy od szerokości i układu przejazdu oraz natężenia ruchu w najbardziej
obciążonych godzinach. Uwzględniamy też długość ramienia, jego wyposażenie, warunki
montażu i wymagania dotyczące sterowania. Akcesoria, prędkość pracy oraz warunki
środowiskowe wpływają na obciążenie i trwałość urządzenia.
Dla przejazdu o nominalnej szerokości około 4 m dostępnych jest kilka rozwiązań o różnych
możliwościach: S4BAR i WIDES mają katalogowo 100 cykli/h, WIDEM — 300 cykli/h, a M5BAR —
350 cykli/h. Sama długość ramienia nie wystarcza więc do wyboru modelu.
Liczba cykli na godzinę nie jest z kolei liczbą samochodów, które parking na pewno
obsłuży. Faktyczna przepustowość zależy również od identyfikacji użytkownika, czasu
przejazdu, detekcji i zamykania - parametry napędu są tylko jednym z ograniczeń systemu.
W garażach o ograniczonej wysokości można zastosować kompatybilne ramiona przegubowe.
Opcja ta jest dostępna w wybranych konfiguracjach M3BAR, M5BAR i WIDEM. Przy szerokich
przejazdach alternatywą dla jednego długiego ramienia jest układ dwóch zsynchronizowanych
szlabanów M-Bar lub L-Bar.
Cena szlabanu NICE i koszt kompletnej instalacji
Cena szlabanu NICE zależy od modelu, konfiguracji ramienia, wersji obudowy i wyposażenia.
Koszt kompletnego systemu obejmuje także sterowanie, zabezpieczenia, ewentualne zasilanie
awaryjne oraz prace montażowe. Jednostka szlabanowa, ramię i akcesoria są odrębnymi
elementami oferty, dlatego porównanie cen powinno dotyczyć zestawów o takim samym
zakresie.
W Koralewscy zakres realizacji obejmuje sprzedaż, montaż, konfigurację i regulację
urządzeń. Dobór do konkretnego wjazdu pozwala określić potrzebne wyposażenie i przygotować
wycenę całej instalacji.
Akcesoria do szlabanów NICE
Akcesoria pozwalają dostosować szlaban NICE do organizacji ruchu, sposobu kontroli dostępu i
warunków montażu. Wyposażenie należy dobierać do konkretnego modelu, długości ramienia i
wersji urządzenia — nie wszystkie elementy są kompatybilne z każdą konfiguracją. Producent
rozdziela jednostkę szlabanową, ramię i wyposażenie dodatkowe, dlatego zawartość oferowanego
zestawu trzeba sprawdzić przed zakupem.
Sterowanie i kontrola dostępu
Piloty radiowe, klawiatury kodowe oraz czytniki kart i breloków zbliżeniowych umożliwiają
wygodne otwieranie szlabanu przez mieszkańców, pracowników i uprawnionych gości. System
można wyposażyć m.in. w kompatybilne odbiorniki OXIBD lub OXILR, piloty MYGO oraz
urządzenia z rodzin ERA KEYPAD i ERA TRANSPONDER READER.

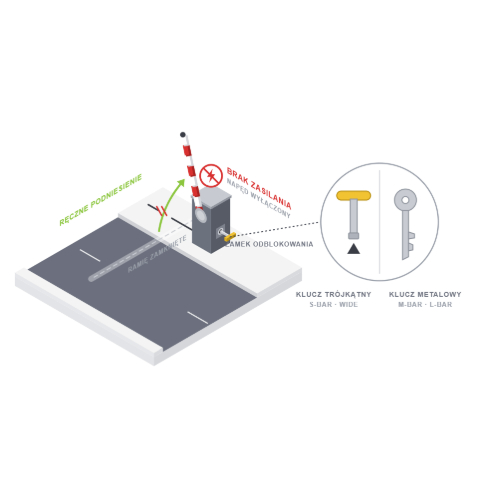

Ręczne odblokowanie ramienia
Mechanizm odblokowania kluczem pozwala ręcznie obsłużyć szlaban w przypadku braku
zasilania lub potrzeby wyłączenia napędu. S-Bar i WIDE korzystają z klucza
trójkątnego, a M-Bar i L-Bar — z klucza metalowego. Ręczne odblokowanie umożliwia
podniesienie ramienia bez automatycznej pracy silnika.

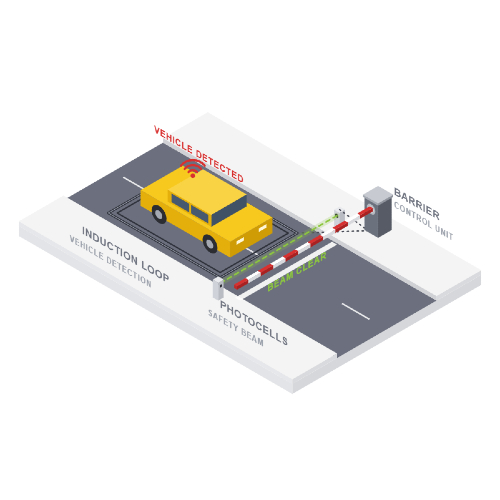

Fotokomórki i detekcja pojazdów
Fotokomórki wspierają ochronę strefy ruchu ramienia, wykrywając przeszkodę w linii
wiązki. W zależności od centrali szlabanu stosowane są urządzenia konwencjonalne lub
pracujące w systemie BlueBUS. Ich rozmieszczenie i sposób działania są częścią
projektu zabezpieczeń przejazdu.
Szlabany M-Bar i L-Bar można wyposażyć w detektory pętli indukcyjnych LP21 — jednokanałowy
— lub LP22 — dwukanałowy. Detekcja obecności pojazdu umożliwia realizację odpowiedniej
logiki otwierania i zamykania. Stanowi uzupełnienie systemu kontroli przejazdu, a nie
zamiennik zabezpieczeń przeznaczonych do ochrony osób.
Oświetlenie ramienia i sygnalizacja
Odblaski WA10 oraz kompatybilne listwy świetlne zwiększają widoczność ramienia po zmroku i
przy ograniczonej widoczności. Dla M-Bar i L-Bar dostępne są czerwono-zielone listwy LED
XBA40, XBA60 i XBA80, dobierane do konfiguracji ramienia.
Instalację można uzupełnić o lampę ostrzegawczą XBA7, zintegrowaną z pokrywą
kompatybilnych szlabanów S-Bar, M-Bar i L-Bar, lub sygnalizator XBA8 przeznaczony do M-Bar
i L-Bar. Oświetlenie ramienia poprawia jego widoczność, natomiast sygnalizacja przekazuje
informacje o pracy i stanie przejazdu zgodnie z ustawieniami systemu.
Automatyczna praca podczas przerwy w zasilaniu
Opcjonalny akumulator umożliwia automatyczną pracę szlabanu przez ograniczony czas po
zaniku zasilania sieciowego. Poszczególne rodziny NICE korzystają z dedykowanych zestawów
podtrzymania.
Podtrzymanie akumulatorowe pozwala zachować możliwość otwierania i zamykania ramienia po
utracie napięcia sieciowego. Czas działania oraz liczba dostępnych manewrów zależą od
warunków pracy i konfiguracji instalacji. Nie jest to rozwiązanie zapewniające
nieograniczoną pracę podczas długotrwałej awarii.
Zasilanie awaryjne szlabanu i zasilanie urządzeń zewnętrznych to dwa odrębne zakresy
instalacji. Kamera rozpoznająca tablice rejestracyjne, kontroler dostępu czy terminal
parkingowy mogą wymagać własnego podtrzymania, aby cały system zachował funkcjonalność
podczas zaniku napięcia.
Zasilanie awaryjne szlabanów NICE
Szlaban
Modele
Zestaw zasilania

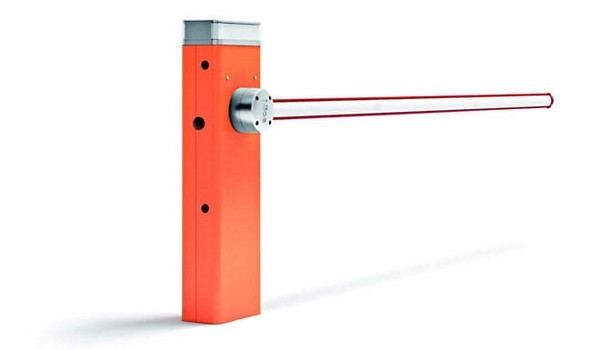

S-Bar
S4BAR
PS124 — akumulator 24 V ze zintegrowanym układem ładowania.

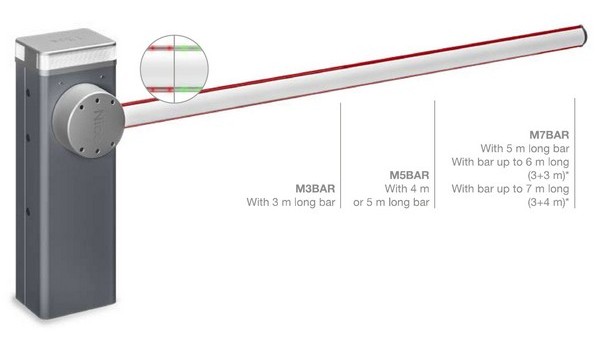

M-Bar
M3BAR, M5BAR, M7BAR
PS224 — akumulator buforowy 24 V DC.

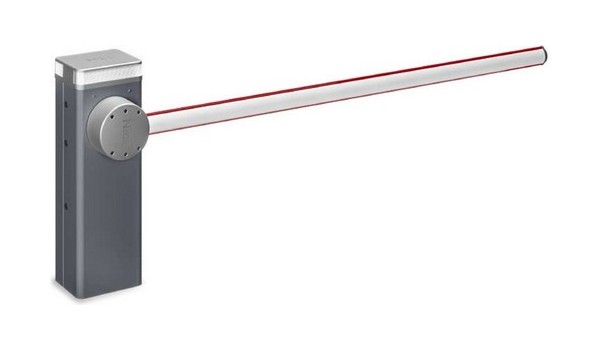

L-Bar
L9BAR
PS224 — akumulator buforowy 24 V DC.

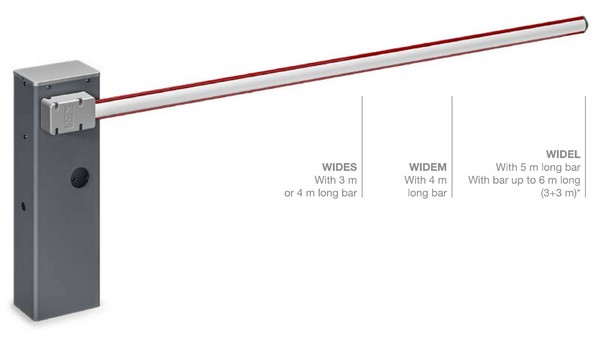

WIDE
WIDE S, WIDE M, WIDE L
PS324 — akumulator 24 V ze zintegrowanym układem ładowania.

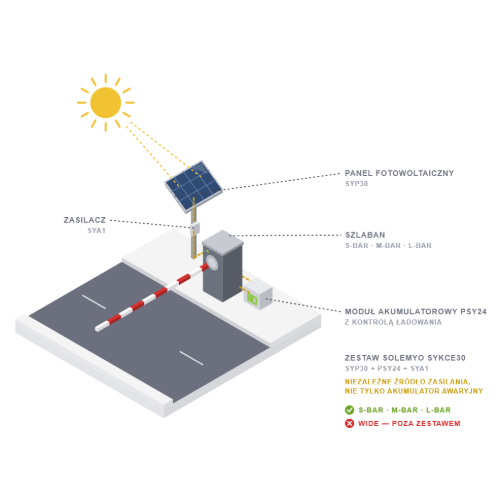

Zasilanie solarne Solemyo
Kompatybilne szlabany S-Bar, M-Bar i L-Bar można zasilać za pomocą systemu solarnego
Solemyo. Zestaw SYKCE30 obejmuje panel fotowoltaiczny SYP30, moduł akumulatorowy PSY24 z
układem kontroli ładowania oraz zasilacz SYA1.
Solemyo stanowi odrębny sposób zasilania automatyki, a nie jedynie akumulator awaryjny
ładowany z sieci. Rozwiązanie jest przeznaczone do kompatybilnych konfiguracji S-Bar,
M-Bar i L-Bar; nie obejmuje automatycznie szlabanów WIDE.

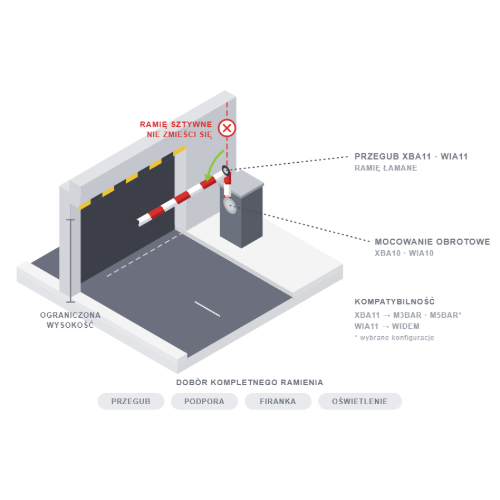

Ramiona łamane do garaży
W garażach i innych miejscach o ograniczonej wysokości można zastosować kompatybilne
ramię przegubowe. Przegub XBA11 jest dostępny dla wybranych konfiguracji M3BAR i
M5BAR, natomiast WIA11 — dla WIDEM. Takie rozwiązanie ogranicza przestrzeń potrzebną
nad szlabanem podczas podnoszenia ramienia.
Dostępne są także mocowania obrotowe XBA10 i WIA10, przeznaczone do określonych modeli i
konfiguracji. Wybór przegubu, podpory, firanki i oświetlenia jest częścią doboru
kompletnego ramienia — poszczególne dodatki mają określone ograniczenia kompatybilności.
Podpory i wyposażenie ramienia
Podpora stała WA11 oraz podpora ruchoma WA12 zapewniają podparcie ramienia w
kompatybilnych konfiguracjach. Firanka aluminiowa WA13 uzupełnia przestrzeń pod ramieniem
i jest dostępna dla wybranych modeli oraz długości. Nie występuje w konfiguracjach M7BAR z
ramieniem 7 m ani L9BAR z ramieniem 9 m.
Gumy ochronne XBA13 i XBA13T stanowią wykończenie ramienia. Wersja XBA13T jest
przezroczysta. Elementy te nie pełnią funkcji aktywnej listwy bezpieczeństwa.
Akcesoria mechaniczne do szlabanów NICE
Akcesorium
Funkcja i ograniczenia
Guma ochronna XBA13 / XBA13T
Wykończenie ochronne ramienia; XBA13T jest przezroczysta. Sama guma nie oznacza
aktywnej listwy bezpieczeństwa.
Odblaski WA10
Poprawiają oznaczenie ramienia.
Podpora stała WA11
Podparcie ramienia w położeniu zamkniętym, zgodnie z konfiguracją.
Podpora ruchoma WA12
Podpora montowana na ramieniu; dostępność zależy od modelu i długości.
Firanka aluminiowa WA13
Element pod ramieniem, dopuszczony tylko w określonych konfiguracjach.
Mocowanie obrotowe XBA10 / WIA10
Opcja ograniczająca skutki uderzenia w kompatybilnym układzie.
Przegub ramienia XBA11 / WIA11
Rozwiązanie do ramienia łamanego w wybranych modelach.
